直流屏
       RM-GZDW系列高頻開關直流電源系統是我公司專為中小容量系統而設計;適合中小型開關站、中小型用戶變電站、智能大廈配電等場合。系統由整流模塊、監控模塊、降壓硅鏈、配電單元和電池安裝單元構成;具有體積小、結構簡單、獨立構成系統等特點;監控模塊采用LCD漢字菜單顯示,系統監控和電池智能化管理功能完善,具有與自動化系統連接的四遙接口,提供RS232和RS485兩種通訊選擇,提供MODBUS、CDT、RTU通訊規約。
1.系統功能特點
● 適合構成100AH/220V、200AH/110V以下系統;尤其適合開閉所、小型用戶站;
● 采用模塊式結構,系統由交流配電、直流饋電、整流模塊、降壓單元、監控單元、電池單元及閃光裝置等組成,更換方便;
● 模塊、監控單元和降壓單元均采用帶電熱插拔結構,安裝、維護方便快捷;
● 可安裝3個5.0A/220V、7.0A/220V或10A/110V整流模塊;
● 監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準;
● 監控單元具有對電池自動管理的功能;
● 提供RS232/RS485通訊接口,提供MODBUS、RTU、CDT通訊規約選擇,可與電站自動化系統連接;
● 監控器實現三相交流電壓、電池電壓、控母電壓、控母電流、電池充放電電流、單體電池電壓、模塊狀態檢測;無需外接線和外接傳感器;
● 2路交流輸入互鎖,自動投切,饋電輸出回路用戶可選。
2.系統技術指標
● 交流輸入電壓:380V±15%,三相四線制
● 電網頻率:50Hz±10%
● 功率因數:≥0.9
● 輸出電壓范圍:90V-140V連續可調(110V系統)
   180V-280V連續可調(220V系統)
● 輸出電流:21AMAX(220V),30AMAX(110V)
● 穩壓精度:≤±0.5%
● 穩流精度:≤±0.5%
● 紋波系數:≤±0.1%
● 均流不平衡度:≤±5%
● 效率:≥90%
● 輸出過壓保護:280V±2V(220V),140V±2V(110V)
● 絕緣電阻:≥10MΩ
● 絕緣強度:輸出對地、輸入對地、輸入對輸出施加2KVAC,時間1min無飛弧、無閃絡。
● 工作環境相對濕度:≤90%
● 工作環境溫度:-5℃~+45℃
● 可聞噪音:≤55dB
● 外形尺寸:2260(高)×800(寬)×600(深)
3.系統型號定義及配置

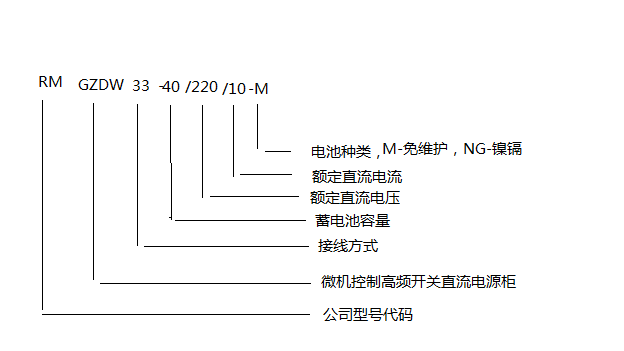

3.1系統型號定義



  3.2系統配置說明
       系統采用模塊化結構,可根據用戶要求靈活配置,輸出電壓有2種規格:220V,110V,可輸入2路交流,自動切換。一體柜系統最大配置一個監控加三個整流模塊。蓄電池組安放在機柜下部,最多可配置18只40AH/12V蓄電池。
4.系統電氣原理框圖

                                  圖1 小系統原理圖
注:1、圖中FL1、FL2分別是用于檢測控母和電池回路電流的分流器
        2、虛線框內為系統已提供的器件,虛線框外圍需外配的器件
5.系統結構及安裝
5.1系統外形尺寸

 圖2 系統外觀尺寸圖           圖3 機柜底座安裝尺寸圖
5.2系統安裝

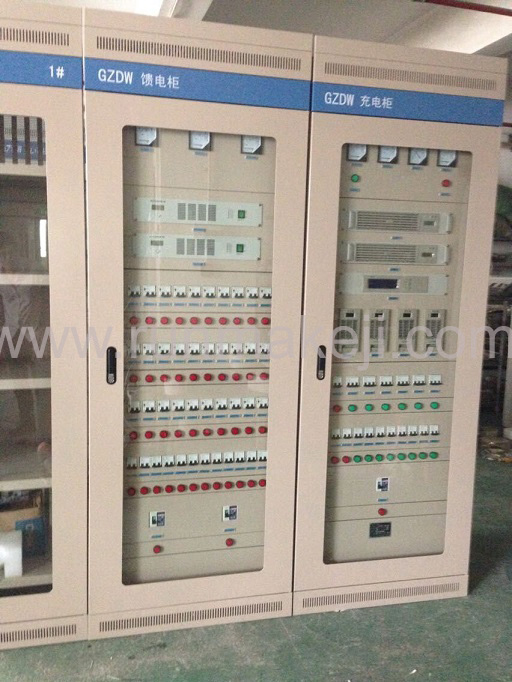

1. 高頻開關直流電源柜的外形尺寸為:2260×800×600(高×寬×深),機柜前門采用鋼化玻璃門,后門采用鋼結構對開門。安裝人員應依工程設計圖,在確保便于維護和足夠的行人通道等前提下,合理規劃安裝位置。
2. 確定地腳安裝孔位
如圖確定孔位,用記號筆劃出安裝孔位置,再用沖擊鉆鉆孔。
3. 開預留孔
底座上固定孔徑為ø15mm,采用的膨脹螺桿規格為ø8×80mm,所以鉆頭應選用ø8,沖孔深應達到60 mm以上。另外,孔位與地面垂直防止偏心。
